コンパクト – 動力 – 高い組み込み性

cyber® キットモータは、コンパクトなサイズで究極の性能と柔軟性を提供します。ステータとロータのキットにより、設計エンジニアは、装置固有のニーズに合わせて独自のソリューションを開発するための、高い統合の自由度が得られます。



当社は、cyber® kit motors により、Rockwell Automation 社の Encompass プログラムの世界的パートナーとなっています。

カスタマイズされたソリューション

当社は、お客様の駆動装置のニーズに合ったソリューションを開発いたします。当社の長年にわたる経験、
高いスキルを持ったスタッフ、総合的なサービスカタログをご活用いただけます。お問い合わせください.
問い合わせフォーム

ヴィッテンシュタイン・ターナリー株式会社 - 〒386-0005

ヴィッテンシュタイン・ターナリー株式会社

〒386-0005

長野県上田市古里99-5

お客様の利益

コンパクト設計

  • 最大のトルク密度
  • 最大 10 kW/kg の出力密度
  • 巻線ヘッドの高さを最小限に抑えるため、短い軸方向の長さ

効率

  • 低い出力損失
  • 低い慣性
  • 高い放熱

堅牢性

  • 絶縁材に覆われたステータ
  • フレームレスモータ用のテストベンチ
  • 拡張およびカスタマイズされたテスト

組み込みに最適

  • 組み込みを含むサポート (磁石固定スリーブ、挿入固定具)
  • お客様固有のインターフェース (取り付けパターン、モータシャフトなど)
  • すぐに取り付け可能なシステムを供給するための、提供範囲の拡大

精度

  • 最適化された同期特性
  • 低トルクリップル
  • 最小コギングトルク

柔軟性

  • 19 mm ~ 440 mm のステータ直径
  • 最大 750 VDC の電圧
  • 出力とトルクに最適化されたバージョン

製品一覧

出力最適化

出力最適化 cyber® キットモータは、高い過負荷容量と低いコギングによって、
極数が少ないことを特徴としています。特に効率と多様性の組み合わせは、
最大の統合とコンパクトさが要求されるカスタム装置
での使用を可能にします。

技術仕様

Nennspannung 24 bis 750VDC

定格電圧 24 ~ 750 VDC

Geringe Polpaarzahl

少ない数のポールペア

Geringes Rastmoment

最小コギングトルク

Hohe Überlastfähigkeit

高い過負荷性能

Vergossene Statorwicklung

絶縁材に覆われたステータ巻線

Nennspannung 24 bis 750VDC

定格電圧 24 ~ 750 VDC

Geringe Polpaarzahl

少ない数のポールペア

Geringes Rastmoment

最小コギングトルク

Hohe Überlastfähigkeit

高い過負荷性能

Vergossene Statorwicklung

絶縁材に覆われたステータ巻線

トルク最適化

多数の極数と慣性の最適化が、
トルク最適化 cyber® キットモータの特徴です。モータは特に可動軸で最大の柔軟性を提供し、
大きな中空軸により
いろいろなコンポーネントを通すように設計されています。

技術仕様

Große Hohlwelle bis ¾ des Außendurchmessers

最大で外径の ¾ の大型中空軸

Dauerdrehmoment bis 1500 Nm

最大連続トルクは 1,500 Nm

Optimierte Massenträgheit

最適化された慣性モーメント

Vergossene Statorwicklung

絶縁材に覆われたステータ巻線

Große Hohlwelle bis ¾ des Außendurchmessers

最大で外径の ¾ の大型中空軸

Dauerdrehmoment bis 1500 Nm

最大連続トルクは 1,500 Nm

Optimierte Massenträgheit

最適化された慣性モーメント

Vergossene Statorwicklung

絶縁材に覆われたステータ巻線

オプション

巻線

センサ

インターフェース

冷却

ケーブル差し込み口

個別積層コア

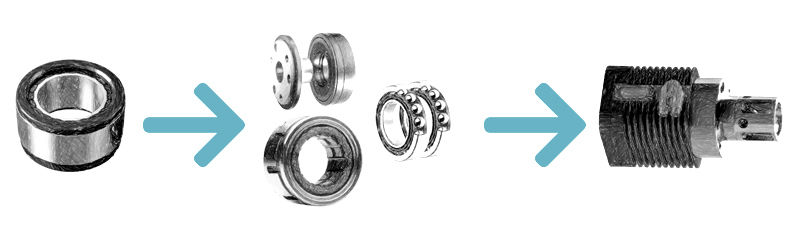

システム全体の統合

当社がお客様の装置での統合を単純化し高速化します。

限られたスペースでの最大効率と優れた性能データは、フレームレスモータの代表的な要件です。当社は、お客様がシステムで理想的な統合を達成するのをお手伝いします。信頼性が高く費用対効果の高い取り付けを保証するために、インターフェースや提供範囲を変えることができます。

独立した組み込み

組み立てはお客様が行います。当社は、挿入器具との統合やトレーニングコース (例: 磁石の接着、焼き嵌め) をお手伝いします。

お客様のメリット:

  • 専門家によるサポートを提供することで、お客様のリスクを最小化します
  • お客様は内部の付加価値を高めます
  • 当社は開発と製造の専門知識をお客様と共有します

すぐに取り付け可能なシステムの提供

組み立ては WITTENSTEIN が行います。モータと供給部品の組み立ては、 WITTENSTEIN で行います。

お客様のメリット:

  • 開発と組み立てにおける当社の経験を活用できます
  • 理想的なレベルの統合によりコストが削減されます
  • すぐに取り付け可能な部品を提供することで、システムへの組み込みが簡単になります
