cyber® kit line large – フレームレスサーボモータ

  • cyber® kit line large – フレームレスサーボモータ

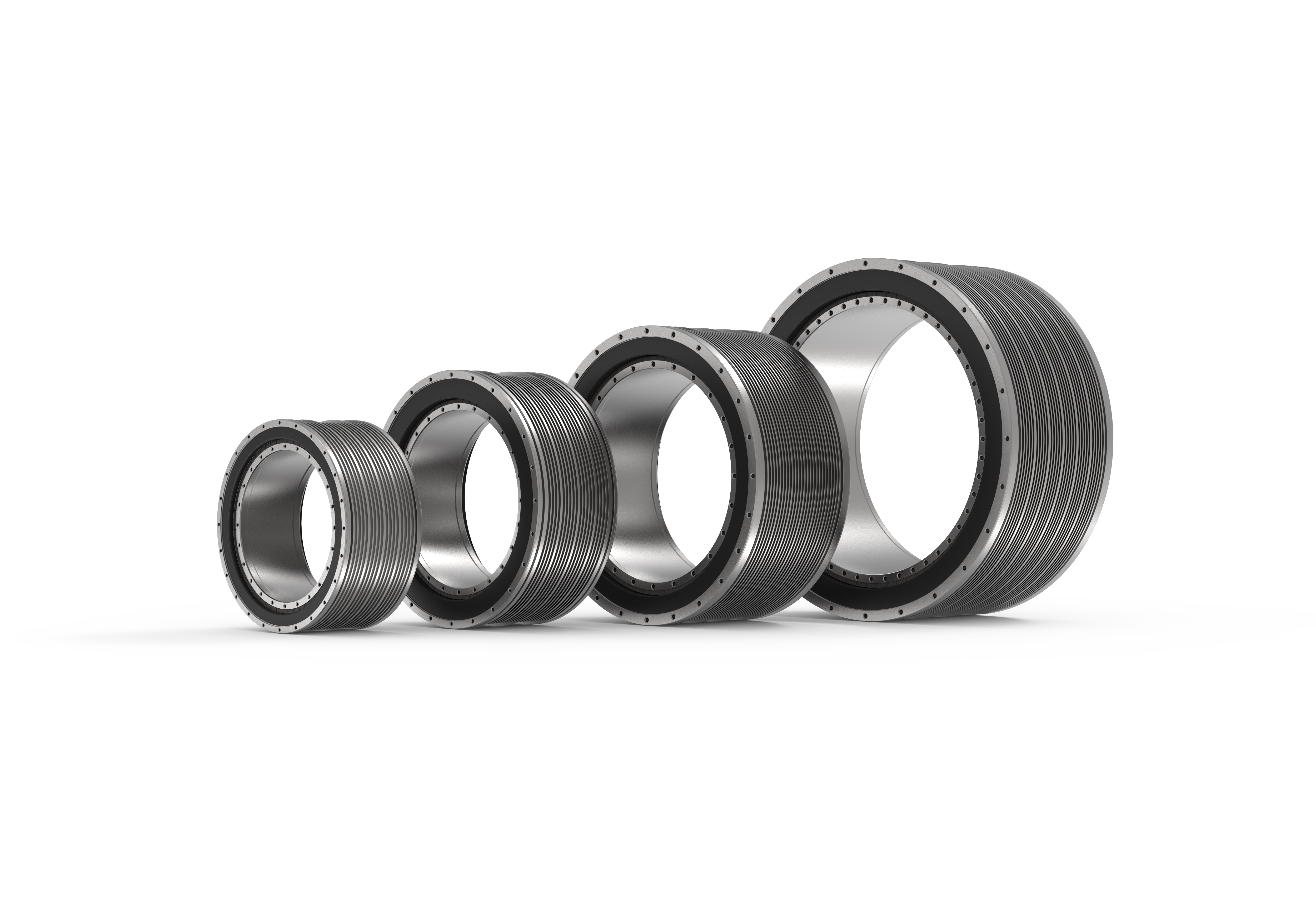

  • cyber® kit line large – サイズ 290、360、420 および 530 mm のフレームレスサーボモータ

高トルク – 高度な統合 – フレキシブル

cyber® kit line 製品グループのフレームレスサーボモータは、コンパクトなサイズで最大のトルクと柔軟性を実現します。しかも、中空軸の大きいフレームレスデザインによって設計の自由度が最高レベルであり、特定の用途に応じて独自のソリューションを開発することができます。ロータとステータで構成されるアセンブリキットは、モデルの種類が豊富なため、機械への統合も柔軟におこなうことができます。

また、高性能なダイレクトドライブ (トルクモータ) は、工作機械などの用途に最適なソリューションです。

複雑な動作タスクのための優れたソリューション

高トルク

  • 独自の巻線技術によって高められた最高クラスのトルク密度

統合性

  • フレームレスバージョン
  • 大きい中空軸

柔軟性

  • 600 V 設計
  • 幅広い選択肢

信頼性

  • 完璧なポッティングにより比類ない堅牢性を実現
  • サイジング安全性

製品特長

幅広い選択肢を備えた cyber® kit line large は、ユーザーにとって最も設計の自由度が高い製品です。トルクが最適化されたモータは、完璧なポッティングにより最高レベルの堅牢性を実現します。また、大きな中空軸を持つフレームレスデザインにより、高い設計の自由度が得られます。

600 V バージョン

大きい中空軸

内蔵温度センサ

サイズごとに複数の長さ

技術データ

サイズ 290

   290-050290-100290-200
DC バス電圧UDC VDC560
最大出力PmaxW119001180025900
最大トルクMmaxNm580.001120.002310.00
最大電流 ImaxA33.043.093.0
連続ストールトルクM0Nm255.00493.001002.00
連続ストール電流I0A16.021.044.0
無負荷回転数n0min-1364240251
ステータ外径 A1mm310
ステータ長さBmm90140240
積層長さB1mm60110210
ロータ内径Dmm220

サイズ 360

   360-050360-100360-200
DC バス電圧UDC VDC560
最大出力PmaxW112001730019800
最大トルクMmaxNm1122.002066.004059.00
最大電流 ImaxA45.076.0110.0
連続ストールトルクM0Nm484.00902.001583.00
連続ストール電流I0A20.033.046.0
無負荷回転数n0min-1236209147
ステータ外径 A1mm385
ステータ長さBmm110160260
積層長さB1mm70120220
ロータ内径Dmm265

サイズ 420

   420-070420-150
DC バス電圧UDC VDC560
最大出力PmaxW2033030800
最大トルクMmaxNm2234.004447.00
最大電流 ImaxA82.0138.0
連続ストールトルクM0Nm968.001945.00
連続ストール電流I0A35.058.0
無負荷回転数n0min-1206168
ステータ外径 A1mm455
ステータ長さBmm130210
積層長さB1mm90170
ロータ内径Dmm325

サイズ 530

   530-100530-200
DC バス電圧UDC VDC560
最大出力PmaxW3180060000
最大トルクMmaxNm4847.009191.00
最大電流 ImaxA109.0209.0
連続ストールトルクM0Nm2094.003982.00
連続ストール電流I0A50.095.0
無負荷回転数n0min-1137137
ステータ外径 A1mm565
ステータ長さBmm160260
積層長さB1mm120220
ロータ内径Dmm420
