cyber® kit line small – フレームレスサーボモータ

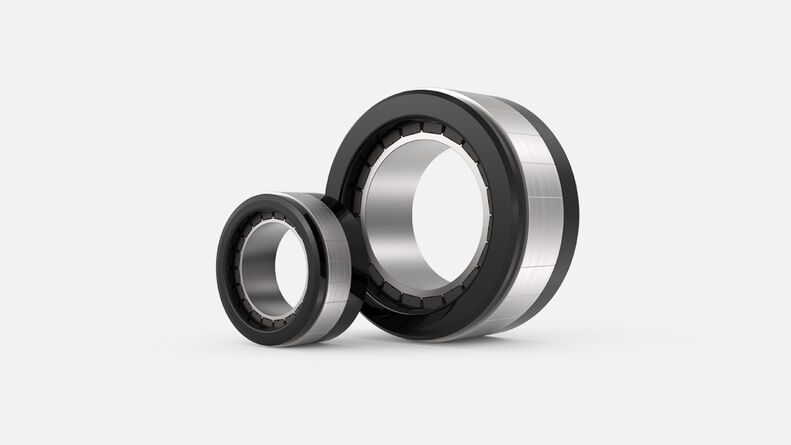

  • cyber® kit line – サイズ50および85mmのサーボモータ

  • サイズごとに異なる長さ - 慣性最適化された2つの中空軸モデル

  • 統合された温度センサおよびオプションでホールセンサと組み合わせて使用可能

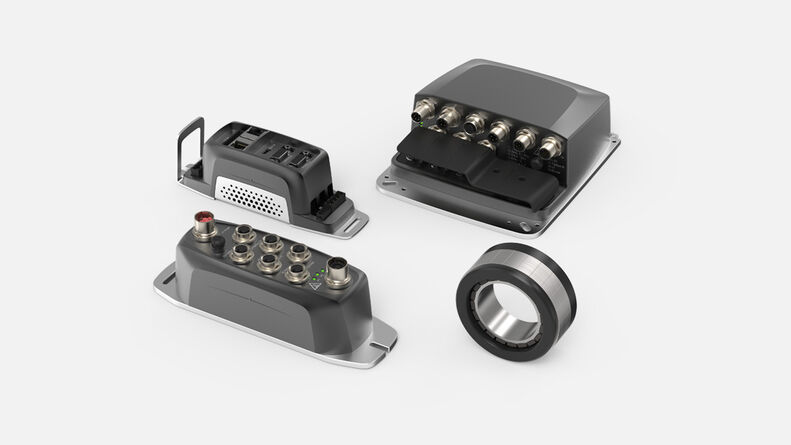

  • cyber® simco® line サーボ駆動装置との互換性

高トルク – 高度な統合 – フレキシブル

cyber® kit line 製品群のフレームレスサーボモータは、コンパクトなサイズで最大のトルクと柔軟性を実現します。さらに、中空軸の大きいフレームレスデザインによって設計の自由度が最大限に高まり、特定の用途に応じて独自のソリューションを開発することができます。

ロータとステータで構成される cyber® kit line アセンブリキットは、モデルの種類が豊富なため、機械への統合も柔軟におこなうことができます。

複雑な動作タスクのための優れたソリューション

高トルク

  • 独自の巻線技術によって高められた最高クラスのトルク密度
  • 20極トルクモータ

統合性

  • フレームレスバージョン
  • 大きい中空軸
  • 収縮と接着に最適

柔軟性

  • 60Vおよび600V設計
  • 幅広い選択肢

接続性

  • PTCおよびPT1000温度センサを内蔵
  • オプションのホールセンサ

動的能力

  • 慣性が最適化された設計
  • 各種用途に対応する2種類のロータ

信頼性

  • 完璧なポッティングにより比類ない堅牢性を実現
  • 最大巻線温度155°C で、多様な分野に対応
  • サイジング安全性

製品特長

幅広い選択肢を備えたcyber® kit lineは、ユーザーに最大限の設計の自由度を提供します。トルクが最適化されたモータは、完璧なポッティングにより最大級の堅牢性を実現します。また、大きな中空軸を持つフレームレスデザインにより、高い設計の自由度が得られます。内蔵の温度センサPTCおよびPT1000と、オプションのホールセンサとの組み合わせで、モータの接続性に新たな可能性が開かれます。

60Vおよび600Vバージョン

大小の中空軸

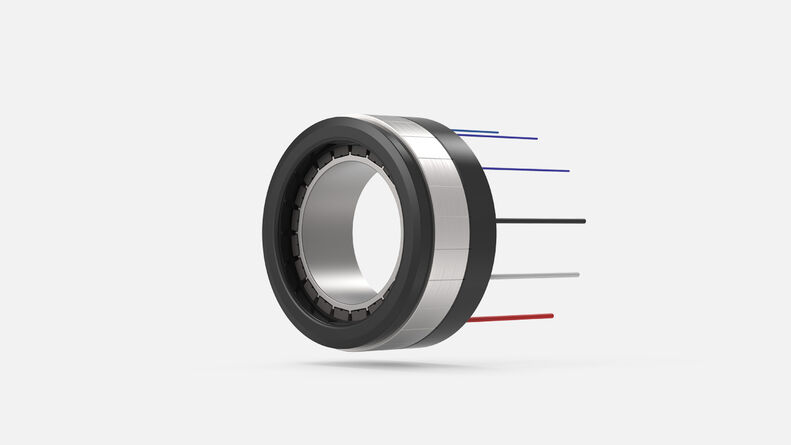

PTCおよびPT1000温度センサを内蔵

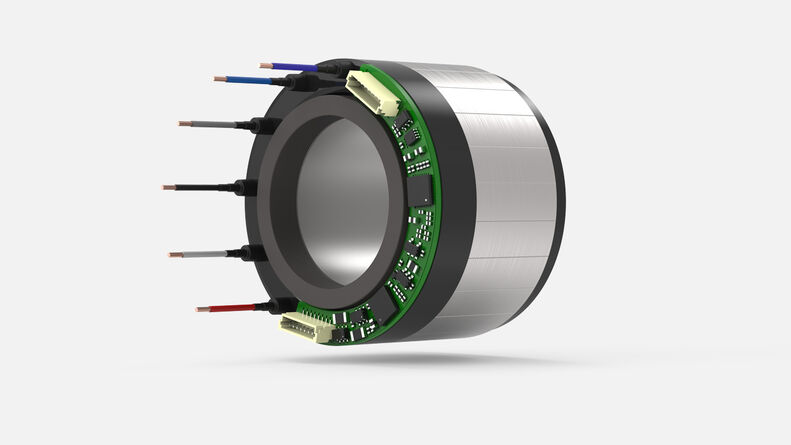

オプションのホールセンサ

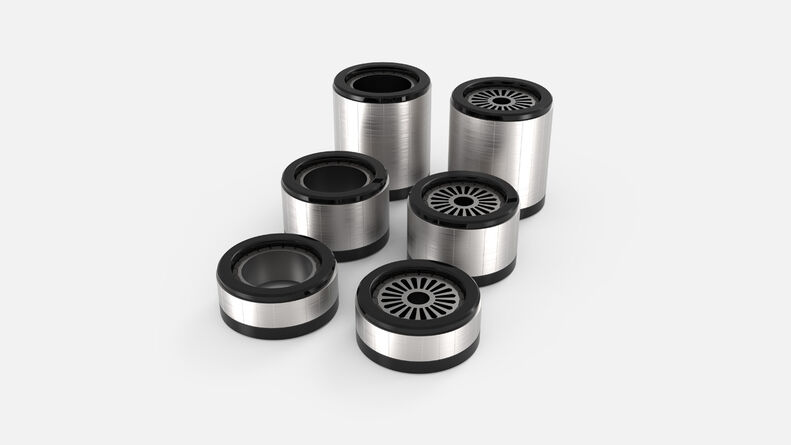

サイズごとに複数の長さ

60Vおよび600Vバージョン

大小の中空軸

PTCおよびPT1000温度センサを内蔵

オプションのホールセンサ

サイズごとに複数の長さ

技術データ

サイズ 050

   050-010050-020050-040
DCバス電圧UDC VDC484856048560
最大出力PmaxW3123968855101018
最大トルクMmaxNm0.81.41.32.93.1
最大電流ImaxA10.013.02.020.03.0
連続ストールトルクM0Nm0.50.80.71.31.2
連続ストール電流I0A5.97.01.09.01.1
無負荷回転数n0min-1695949601006837206015
ステータ外径 A1mm50
ステータ長さBmm23.833.853.8
積層長さB1mm102040
ロータ内径Dmm12 | 3012 | 3012 | 3012 | 3012 | 30

サイズ 085

   085-020085-040085-080
DCバス電圧UDC VDC485604856048560
最大出力PmaxW172838862722535737067089
最大トルクMmaxNm7.57.413.915.725.430.0
最大電流 ImaxA60.010.087.015.0120.020.0
連続ストールトルクM0Nm3.33.45.25.18.17.7
連続ストール電流I0A23.94.230.64.436.34.7
無負荷回転数n0min-1416080263243557325023939
ステータ外径 A1mm85
ステータ長さBmm25.946.286
積層長さB1mm204080
ロータ内径Dmm15 | 5015 | 5015 | 5015 | 5015 | 5015 | 50
