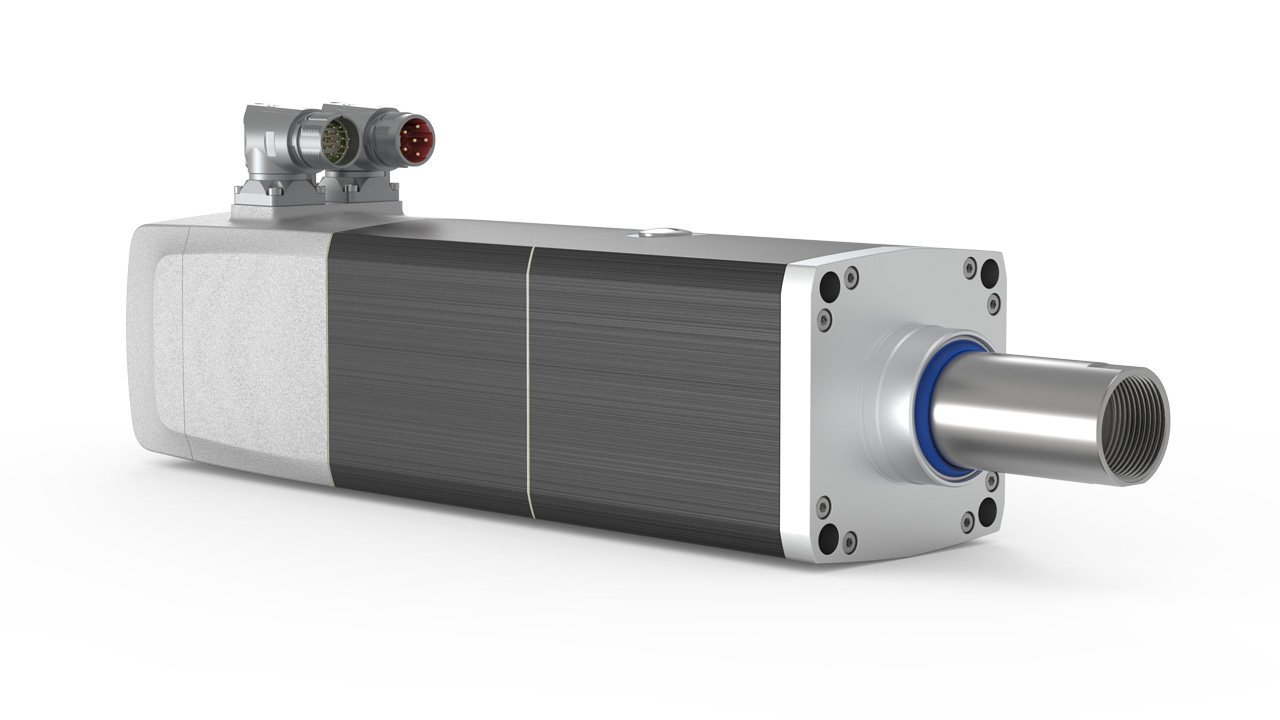

cyber® force line – リニアアクチュエータ

  • cyber® force line – サイズ105 mm、ストローク100 mmのリニアアクチュエータ

  • 製品ファミリー cyber® force line - 各種ストローク長

  • cyber® force line、400 mmストロークタイプ

  • cyber® force line、100 mmストロークタイプ

  • cyber® force line – リニアアクチュエータの側面図

効率的 – 精密 – 高度な統合性

cyber® force lineの電気機械式リニアアクチュエータは、高精度、高出力、高速性を必要とする装置に最適なソリューションです。その入力は、高い効率性と最高電力密度を備えています。また、生産工程における高速かつ正確なスループットも保証します。

コンパクトなリニアアクチュエータにより、機械設計内の簡単な統合と柔軟性が実現します。これらすべてにより、総運用コストの大幅な削減が保証され、空圧・油圧駆動ソリューションに代わる好ましい代替手段となります。

リニアアクチュエータの典型的な用途として、金属加工機械やプラスチックおよびゴム加工機械、食品および包装業界での用途などが挙げられます。

複雑な駆動タスクに対応した優れたソリューション

効率の向上

  • 非常に高速で正確な処理能力による生産性の向上
  • 製品品質の改善と工程の最適化
  • 設置および試運転時間の短縮

精密性

  • 高い位置決め精度と繰り返し精度により、高いプロセス信頼性と製品品質を実現
  • 速度、位置、力の再現性が高く、入力の長寿命を実現

統合性

  • 機械サイズまたは作業エリアの縮小による省スペース化
  • すぐに設置できるシステムは、機械に直接統合可能
  • 既存システムにおける力と速度の向上

総所有コスト(TCO)の削減

  • エネルギー、メンテナンス、修理、試運転、材料費の削減
  • 高精度であるほど、エラーや無駄が少なくなります
  • 最適化改造

メンテナンス

  • 流体の使用不可
  • すぐに設置できるシステム
  • 再潤滑のみ必要

技術革新

  • 空圧規格DIN ISO 15552との互換性
  • リニアドライブの各種コントローラメーカーとの包括的な互換性
  • 入力媒体からの漏れなし

製品ハイライト

力と速度を最適化したバリエーションにより、cyber® force lineは生産性の面で著しい効率性の向上を実現します。さらに、コンパクトで高精度なリニアアクチュエータは、機械設計への統合が容易です。総保有コストの大幅な削減に加え、入力はメンテナンスがほとんど必要ない点でも優れています。また、空圧・油圧技術から電気機械式サーボドライブソリューションへの切り替えもはるかに容易になります。

高精度で高電力密度の入力

スピンドルが統合されているため、すぐに設置できるシステム

各種ストローク長

力と速度を最適化したバリエーション

思いのままのカラー塗装

高精度で高電力密度の入力

スピンドルが統合されているため、すぐに設置できるシステム

各種ストローク長

力と速度を最適化したバリエーション

思いのままのカラー塗装

技術データ

フランジサイズ105

DCバス電圧    UDC VDC560/750*
スピンドルのバリエーション      速度
最大力    FmaxkN1025
連続ストール力    F0kN2,26,2
最大許容移動速度    Vnmm/s1.250500
最高性能    PmaxW8.3208.028
最大電流    ImaxA28,5
連続ストール電流    l0A6,6
ストローク長     mm100200300400
保護等級      IP65

*これは、標準値がDCバス電圧560 Vに設定された機械です。 モーターは、DCリンク電圧750 Vまで安全に動作させることができます。
