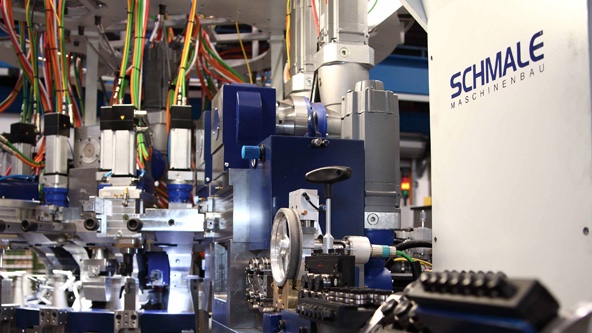

アルテナ (ドイツ) を本拠地とする Schmale Maschinenbau GmbH は、成形ラインの計画を請け負う技術系の専門企業です。この企業はエンジニアリングコンサルタント会社として活動し、機械の製作にも携わっているほか、製造関連の課題に対応する専用の完全なソリューションの設計も手がけています。モジュール方式のシステムであることから、さまざまな製造技術を組み合わせることにより、独自性と効率性を最大限に高めることができます。たとえば、同社は、機械および制御システムの構築において、エネルギー効率の高いサーボソリューション、特に WITTENSTEIN alpha の TPM⁺ シリーズを一貫して統合することで基準を打ち立てています。

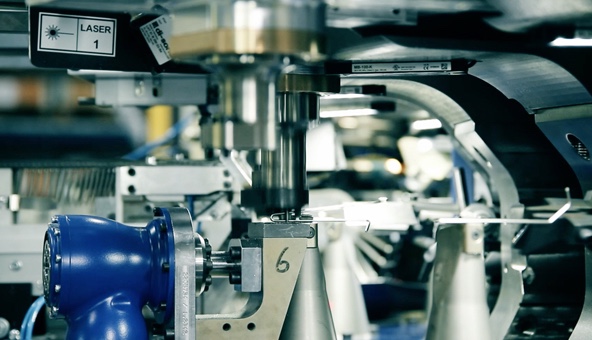

たとえば、SPEEDMAX S は、毎分最大 20 回の曲げで、200 もの部品を生産できます。基本的な概念はいくつかの点で変わっています。SPEEDMAX は、フィンガベンダを持つ CNC 機械のメリットと、ワイヤ曲げスライドの利点を併せ持っていますが、欠点がありません。ワイヤ曲げ加工中の生産速度は、回転テーブルと組み合わせることで大幅に向上し、毎秒 3 個以上の完成部品が機械から出て行きます。SPEEDMAX の短いセットアップ時間は、もう 1 つの素晴らしい特徴を表しています。ツールの変更はわずか数分で完了します。

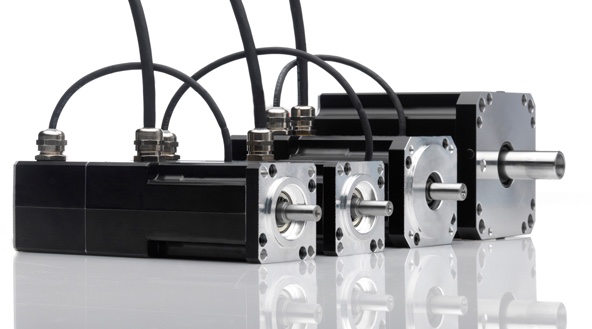

これらのモータは、最高の出力と多数の機能オプションを特徴としています。55 mm 〜 245 mmのフランジサイズと 12 V 〜 750 V の DC バス電圧を利用できます。標準的なフィードバックシステムと同様に、保持ブレーキを効率的に内蔵できます。モータは、他の機能のオプションの内蔵のために、フレームレス設計か、中空軸設計で供給できます。制御技術に関する限り、cyber^® パワーモータは、ほとんどの主要サプライヤのサーボコントローラおよびアンプと互換性があります。このモジュール式のコンセプトにより、Schmale 社とともに実現した SPEEDMAX プロジェクトのように、モータを特定の装置に適応させることができます。

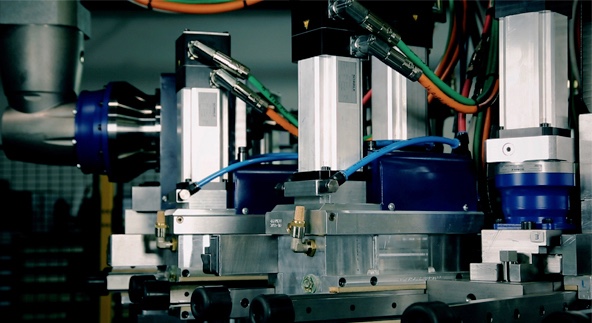

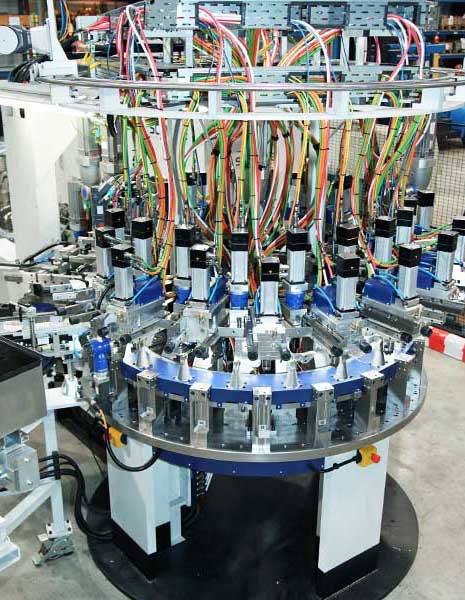

それらは 0.2 秒以内に作業を終えることができます。機械に取り付けられている約 90 台のサーボモータは、仮想曲線によって互いに同期しています。このようにして、数百分の１秒の範囲の正確に調整された動作シーケンスが可能となっています。高い動的性能と最小の慣性モーメントが不可欠です。そのため、SPEEDMAX で使用するためにモータ全体が特に最適化されました。ロータの特別な設計と、高い銅フィルファクタを持つサイクルに適合させたステータ巻線のおかげで、WITTENSTEIN cyber motor は、cyber^® パワーモータシリーズの 3 種類のモータすべてで、非常に高い動力を達成しました。

モータは自己加速のために少量のトルクしか必要としないので、慣性は最小限に抑えられ、ワークステーションおよび回転テーブルサイクルにおいて大きな加速が可能になります。そのため、より多くのトルクを加工に利用でき、きわめて短いサイクルタイムが機械によって達成されます。単位時間あたりの出力がはるかに大きいことから、Schmale 社の顧客はかなり低いコストでワイヤ曲げ部品を製造できるようになりました。

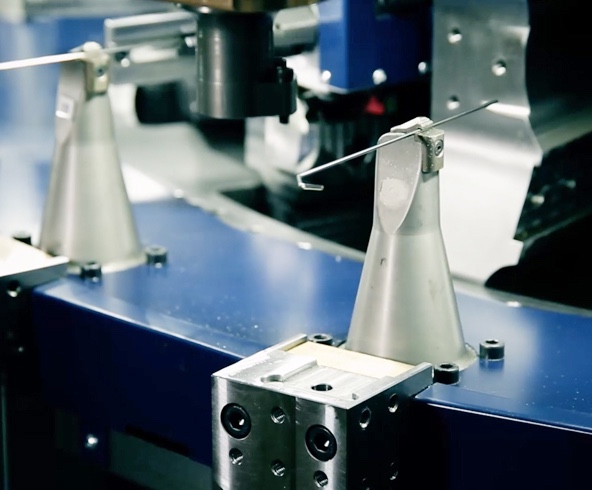

この機械は、1 〜 4 ミリメートルのあらゆる太さのワイヤを処理します。Schmale 社は、現在 L バージョンの開発を進めています。これは、太さ 8 〜 12 mm、最大供給長 500 mm のワイヤを処理します。4 〜 8 ミリメートルの太さのワイヤ向けの M バージョンも同様に開発中です。cyber^® パワーモータは、これらの機械において、非常に大きな動力、正確で効率的なワイヤ曲げ部品の製造に向けて、大きく貢献することになるでしょう。
