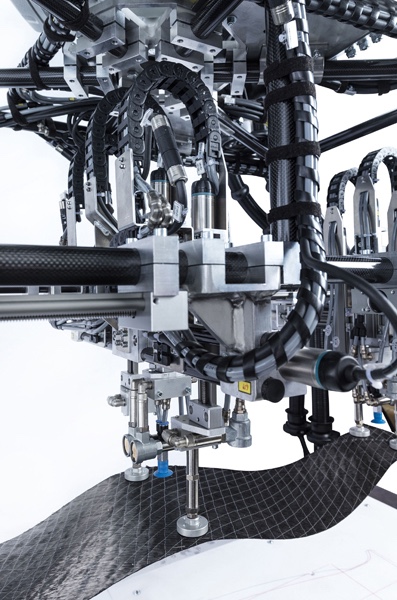

グリッパシステムは、この目的のために、さまざまなサイズの複合的切断部材と PUコアをピックアップし、場合によってはそれらを予備成形して再び下に置くことができなければなりません。そのためには、機械的な設備更新なく異なる線形位置にアプローチできるように、きわめて柔軟なハンドリングが必要となります。WITTENSTEIN 製の小型サーボ駆動システムは、グリッパスパイダを制御するための論理的な選択でした。FILL社の開発者は、コンパクトな設計、軽量なモータ、サーボレギュレータがハンドリングシステムの PROFINETフィールドバス環境に容易に統合できるという事実に納得しました。

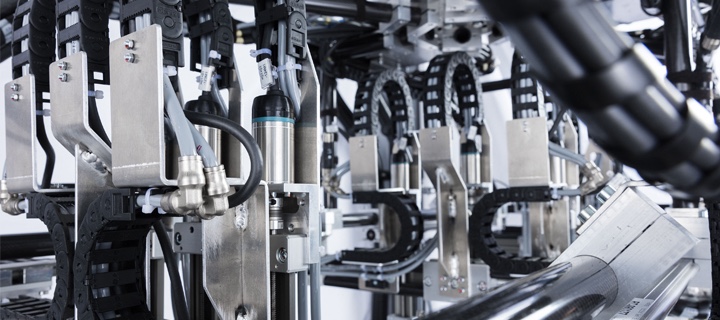

FILL社のこのハンドリング ユニットでは、cyber^® dynamic lineファミリの、 サイズ 32の工業グレード小型サーボモータを合計で19 台使用しています。そのそれぞれが、simco^® drive サーボレギュレータと組み合わされています。これにより、無段階に、かつ互いに独立して正確な動きが実現されます。これらの小型サーボモータのうちの 9 台は、スピンドルドライブを通じて縦方向に吸着カップを位置決めします。これらのカップは、加工工程の準備として、グリッパスパイダがさまざまなサイズのPUコアとさまざまな複合的切断部材をピックアップすることを可能にします。他のcyber^® dynamic lineモータは、スピンドルドライブの助けを得て、形式に従って吸着カップを水平に位置決めします。完全な構造は、1 つの金型の中で 1 層ごとに積み重ねられます。その結果、通常の処理工程の間に複雑な処理や敷設が不要な複合部品が得られます。

これらの複合材は、たとえば自動車産業や航空宇宙産業、スポーツおよびエネルギー分野、木材および建設に使用されます。スキーとスノーボードのあらゆるトップメーカーが FILL社を信頼しており、ヨーロッパの全自動車の約80パーセントは同社の機械で作られた材質を使って製造されています。1966年に家族経営の会社として設立された FILL社は、現在では約700 名の従業員を擁しています。

当社は、モータの選定プロセスにおいて、オンサイトコンサルティングと、cymex^® 5設計ソフトウェアを使用した負荷計算を通じて、FILL社の開発者を支援しました。また、テスト用に短期間で駆動装置を提供しました。

非静止型機械アーキテクチャに最適な組み合わせ
高い潜在性能を備えた他社の追随を許さない技術群 – 当社のコンパクトな simco^® driveサーボ コントローラと、cyber dynamic lineファミリの革新的な小型サーボモータは、省スペースの駆動装置ソリューションを求めているあらゆるユーザに最適です。レギュレータとモータの両方を 1 つの供給元から入手できるという事実は、技術的に最適化されたソリューションをもたらし、インターフェイスのリスクがありません。さまざまなバスシステムが、上位のコントローラへの自由な接続を可能にします。電子識別プレートのおかげで、システムをパラメータ化する必要がなく、試運転までに要する時間が短縮されます。コントローラとモータの接続に採用されているシングルケーブルのコンセプトは、迅速で経済的な配線を保証します。それはまた、小型サーボモータの高出力密度バージョン自体と同様に、軽量化にも役立ちます。最後に、サーボコントローラの性能は、モータの性能と完璧に調和しており、あらゆる用途で最高レベルの性能が得られます。
