最適な適合:ネジ山形成ツール用フレームレスモータ

穴開け機のネジ山形成ツール向けの直接駆動装置を設計することは、EHRT Maschinenbau GmbH と WITTENSTEIN cyber motor による共同開発プロジェクトにおける中心的課題でした。重要な要件は、小さな取り付け寸法にもかかわらず性能レベルを上げ、既存の機械アーキテクチャに最適に組み込むことでした。その結果、6 か月も経たないうちに、パートナー 2 社は動力が高く非常にコンパクトな駆動ユニットを作り上げました。

協調的な前方統合の印象的な例
このパートナーシップの中では、役割が明確に作られました。それは、EHRT 社が引き抜き部品を開発する間、WITTENSTEIN が cyber® キットモータ基本ツールキットのコンポーネントを使用し、顧客の仕様に合わせてフレームレスモータを設計するというものでした。2 つのパートナーのそれぞれのコンポーネントは現在、1 つの駆動ユニットに組み立てられ、WITTENSTEIN cyber motor で定められたプロセスに従い有資格者によって機能テストされています。EHRT 社は、WITTENSTEIN cyber motor のノウハウとプロセスの信頼性から非常に大きな利益を得ています。エンジニアリング会社は、モータアセンブリの専門知識を高める必要がなく、その中核事業に自由に集中できます。このプロジェクトは、協調的な前方統合が実際にどのように機能するかを示すすばらしい例です。


顧客の仕様に合わせた穴開け機と曲げ機

EHRT Maschinenbau

世界のリーダー

ラインブライトバッハにある EHRT Maschinenbau GmbH は、50 年以上前から穴開け機と曲げ機を開発、製造してきました。この半世紀の間に、同社はバスバーや大電流スイッチキャビネットを構築するための構成部品など、一連の発明と革新のおかげで、平坦な素材の精密加工の世界的リーダーに成長しました。その豊富な市場経験により、EHRT 社は顧客固有の要件を実現し、重要なトレンドをほぼリアルタイムで識別するうえで理想的な位置にいます。

課題

求む:特定の特性を備えたモータ

EHRT 社の主ないくつかの顧客は、平らな銅素材に丸穴を打ち抜き、その中にネジ山を形成できる CNC 穴開け機を探していました。これは、すでに市場で利用可能なシステムよりも高速に、経済的に、そして柔軟に行うことができる必要がありました。実証済みの機械コンセプトのさらなる発展を妨げる制限要因がすぐに特定されました。それは、適切な標準モータがまだ存在しないことでした。当時のモータはどれも大きすぎるか、規定のトルクを供給できませんでした。しばらく探した後、EHRT 社は WITTENSTEIN cyber motor に問い合わせました。EHRT 社と WITTENSTEIN の開発チームは、非常に短時間で、組み込みネジ山形成ツールとして知られる SingleTap 用の駆動ソリューションを共同で設計しました。

解決策

開発:フレームレス、ベアリングレス、エンコーダレスモータ

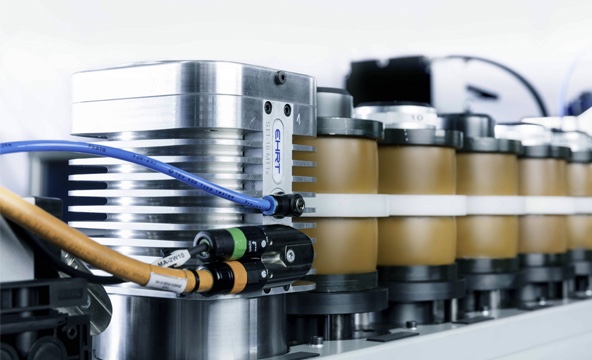

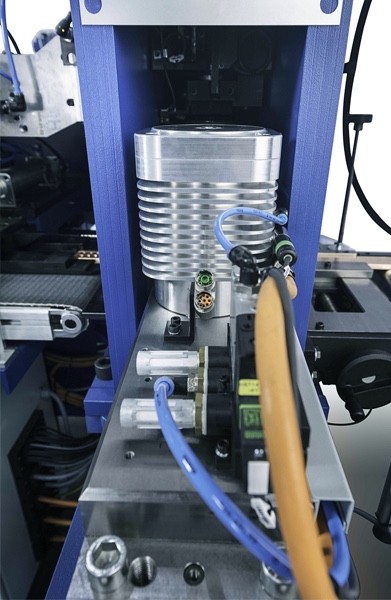

その中で実現されたコンセプトは、cyber® キットモータファミリに属するフレームレスモータに基づいています。ロータとステータの長さと直径が、駆動ユニットの取り付け状況に合わせて、完全かつ柔軟に調整されました。開発者は、全体の高さを減らし、機械への組み込みを簡単にするために、ベアリングレス、エンコーダレス設計を選択しました。また、48 VDC 電源よりも 560 VDC バス電圧が優先されました。電源ユニットは、結果として熱の発生を少なくするだけでなく、はるかに小型となりました。駆動装置の長さも、穴開け機内部の限られた設置スペースに完全に適合しています。


このクラスでは他に類を見ない出力密度

SingleTap では、プロセスと品質のパラメータを監視および文書化して、必要に応じて適切な措置を講じることができます。
