bdtronic GmbH は、吐出、充填、高温リベット締め、低圧および大気圧プラズマ システム技術に加え、関連するオートメーション技術の分野における、プラントシステムおよび完全なプロセスソリューションの世界有数の製造元の 1 つです。これまで、bdtronic 社は 3,000 を超えるシステムを提供してきました。

反応性キャスティング樹脂 – 加工の際の課題

ポリウレタン、シリコン、エポキシ樹脂、熱伝導性ペーストといった物質はすべて、単一成分または多成分反応性キャスティング樹脂です。これは、自動車分野などで電子モジュール (制御ユニット、センサーなど) のポッティングやシーリングに使用されます。吐出の観点では、各材質の加工時の特性は、製造元が異なる同じ名前の物質でさえも異なります。それにもかかわらず、加工後の品質は適正でなければなりません。塗布量と吐出結果が正しくなるように、材質の混合比が適切で、均質で、流動性があり、気泡がないことが必要です。

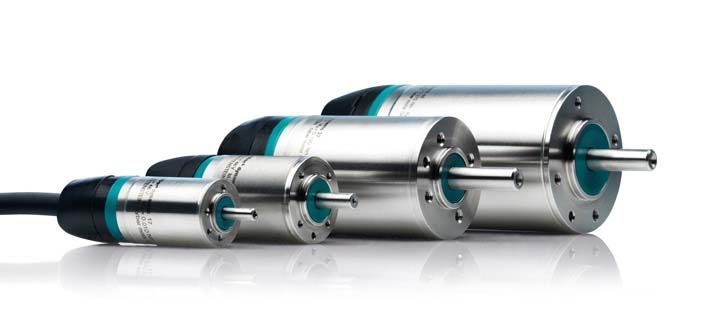

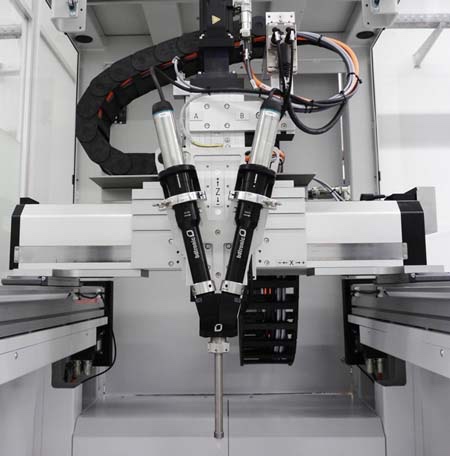

このシステムは、simco^® driveサーボアンプと、WITTENSTEIN のcyber^® dynamic line の小型サーボモータで構成されています。cyber^® dynamic 40サーボタイプモータと内蔵の遊星歯車減速機が偏心スクリューポンプを駆動することで、マイクロリットル単位のごくわずかな量でも正確に分注できます。simco^® driveサーボアンプによる正確な制御が、分注量を個別に調整することを可能とし、分注量の誤差を最小化するとともに、分注結果を再現可能な方法で最適化します。

サーボモータは、その円筒形の設計により、分注システムに完璧に適合します。わずか 81ミリメートルのモータ長で 12 Nmの最大トルクを発揮するモータは、たった 700〜900 グラムの重量で、取り付けられている減速機に応じて高いトルク密度を発揮します。また、小型のサーボモータでは、通常は分注ポンプを接続するために必要な追加のデフレクタ機構が不要となります。simco driveサーボアンプは、非常に高い分解能の電流調整と高速な電流測定を特徴としています。これにより、ポータルシャフトの移動速度が変化する場合であっても、わずかな量でも高い精度で供給することが可能となります。
